Линия производства волоконно-оптических кабелей

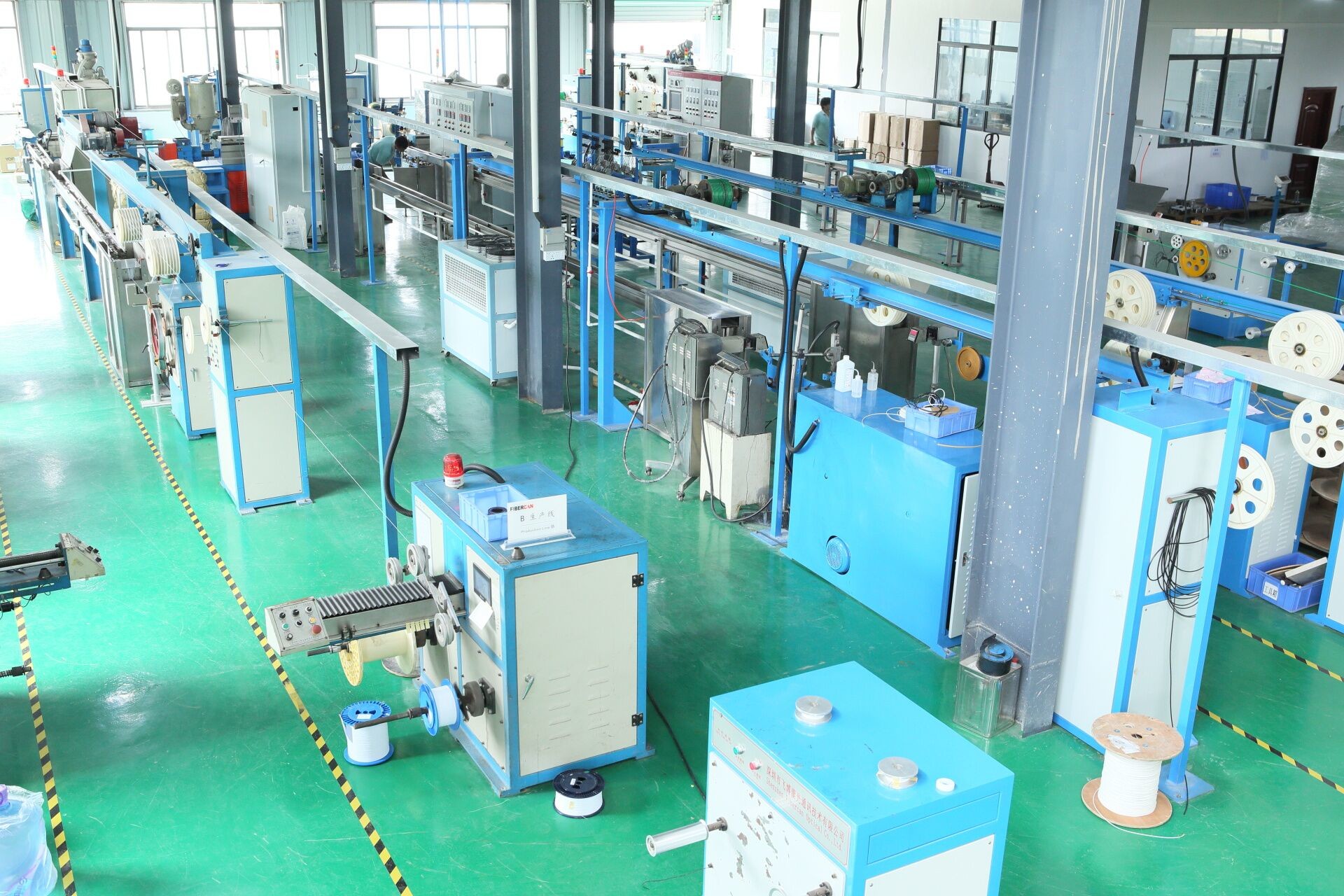

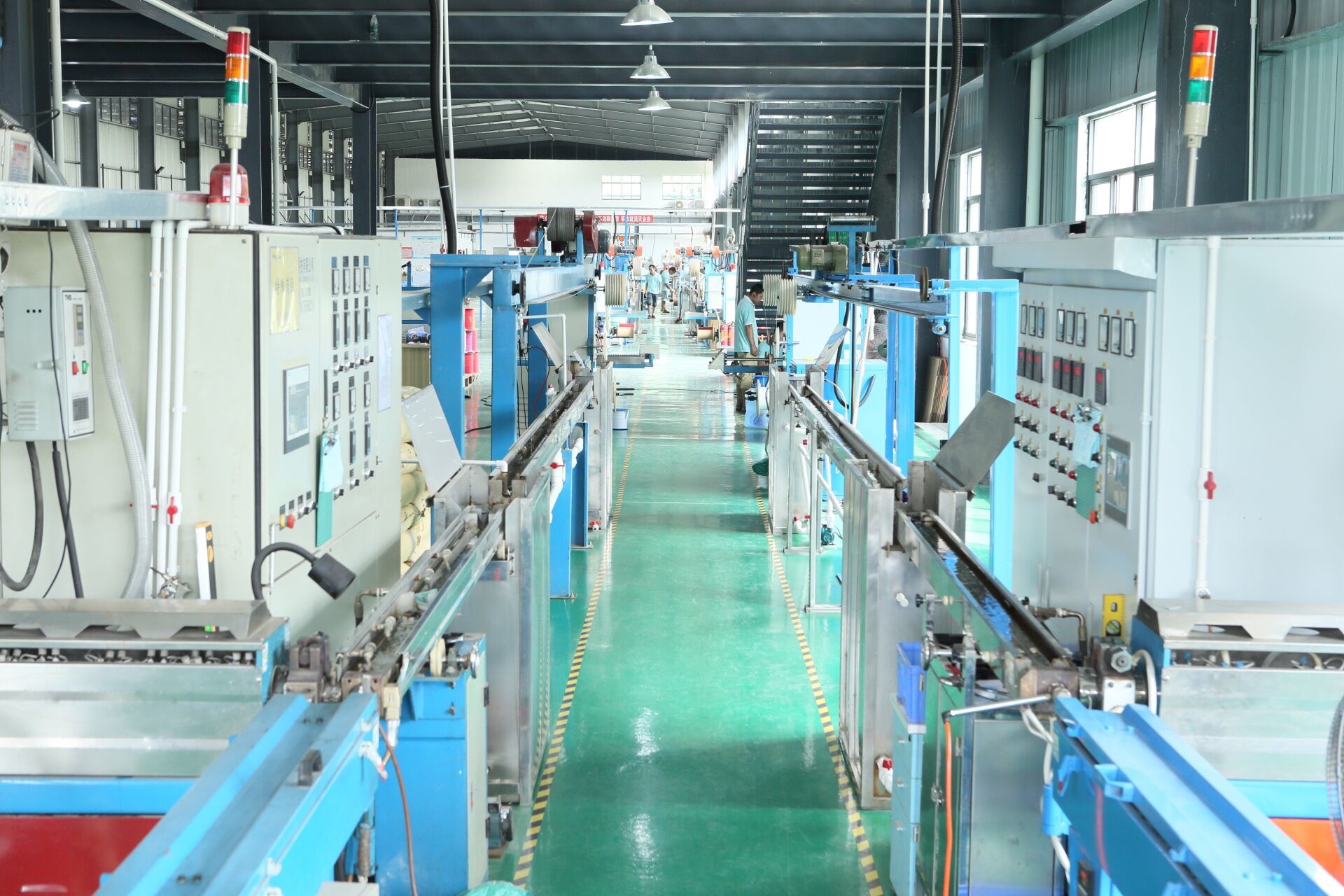

Линия производства волоконно-оптических кабелей Rongbang RBTX-30

30 Тонкая буферная линия

Применение:

Эта линия производства волоконно-оптического кабеля производит буфер волоконно-оптического кабеля 0,6/0,8/0,9 мм. Структура кабеля: голые волокна + оболочка LSZH / PVC и другие аналогичные кабели.

Эта линия может быть использована для покрытия стальной проволоки пластиком, диаметр стальной проволоки 1,0 мм максимум. который в основном используется в производстве FTTH кабеля.

Конфигурация компонента машины регулируется в соответствии с требованиями процесса.

Особенности:

1Внешний диаметр кабеля равномерен, степень ядра высока, внешний диаметр автоматически отражается,и кривая диаметра кабеля может быть прослежена назад.

2Вакуумная система регулируется в вакууме и может быть подключена к скорости линии.

3Оптическое волокно выпускается моторизованно. Напряжение точно постоянное и дополнительная потеря невелика.

4Контроль температуры контролируется импортированным измерением температуры OMRON, и контроль температуры точен.

5Двойные катушки автоматическая смена, работа стабильная и надежная.

6Международная промышленная компьютерная система управления технологией с высокой степенью автоматизации, она может быть связана с MES, ERP-системами, отслеживанием и управлением производством в режиме реального времени.

7Основные системы управления и компоненты являются международными известными брендами, а производственная линия имеет высокую стабильность и надежность.

Технические параметры
1Скорость конструкции: 350 м/мин

2Внешний диаметр производства: 0,6-0,9 мм

3Напряжение волокон: 0.4N-1.2N±0.05N

4Спецификации катушек: стандартные диски 25 и 50 км

5Спецификация катушки: диаметр 200-400 мм

6Дополнительная потеря: ≤0,02DB/KM (SM-волокно)

7Длина производственной линии: ≤ 22 м

8Требования к источнику питания: 35KVA, AC380V ±10% 50HZ трехфазный пятипроводной

9Нормальное расходование мощности машины: ≈17 кВт/ч.

10Производственная мощность: ≈18 км/ч ((ПВХ буфер), ≈12 км/ч ((LSZH буфер)

Конфигурация линии

1. Двухголовый двигатель на волокнах;

2. Прегревательная печь из волокон;

3. 25 кг сушилки и погрузчика

4. 30 Экструдер;

5. PLC + IPC FIBERCAN программный шкаф управления электричеством;

6. передвижной водоем и резервуаром для горячей воды;

7- охлаждающий водоем и резервуар;

8. устройство для стенда струйного принтера без струйного принтера;

9. ¢ 400 мм колесный капитан;

10. Установка напряжения;

11. Загрузочная машина (доступна возможность автоматического переключения).
