Что такое волоконный пластырь?

Здравствуйте, я Венди. Сегодня я представлю вам оптические кабели.стал одной из основных столпов современной коммуникации и играет решающую роль в современных телекоммуникационных сетях, благодаря быстрому росту данных о движении.

Кабели с оптическими волокнами

ⅠЧто такое волоконно-оптические кабели?

Волоконно-оптические патчевые кабели определяются как волоконно-оптические кабели с разъединительными розетками на обоих концах и более толстым защитным покрытием.сети доступа оптического волокнаОн может использоваться в кабельных телевизионных сетях, коммуникационных сетях, компьютерных сетях оптического волокна,и оптическое испытательное оборудование.

ⅡСтруктура оптико-волоконных пластырей

Волоконно-оптические патчевые кабели идентичны коаксиальным кабелям по структуре, за исключением того, что волокно-прыгуны не имеют защитного слоя сетки, а центр является стеклянным ядром для распространения света.Стеклянная оболочка окружает ядро, за которой следует тонкая пластиковая оболочка (PVC или Teflon) снаружи.

Важно понимать разницу между волоконными пластырями и хвостами, которые имеют только один конец с разъединительной розеткой.в то время как другой конец является сломанным концом ядра волоконно-оптического кабеля, который является слиянием с другими ядрами волоконно-оптического кабеляС помощью таких устройств можно установить соединительные устройства (соединительные устройства, сцепляющие устройства, сцепляющие устройства и т.д.).Для различных интерфейсов требуются разные сцепленияДжинсы с двумя секциями и могут быть ношены как хвостик.

Ⅲ. Виды волоконно-оптических патчевых кабелей

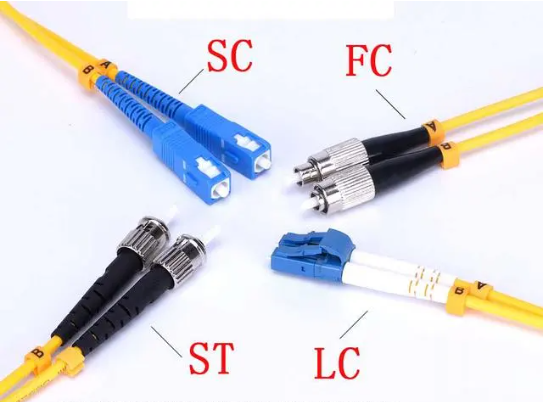

Существует множество различных типов волоконно-оптических патч-кабелей (также известных как оптоволоконные разъемы), которые представляют собой оптические волокна, соединенные с оптическими модулями.LCОптическое соединение используется дляСФПмодуль, в то время какSCОптическое соединение используется дляGBICПолный обзор некоторых широко используемых соединителей оптического волокна в сетевой инженерии представлен ниже:

1FC тип волоконно-оптических патч кабелей: Металлический рукав используется для внешнего укрепления, и поворот используется для крепления.ОДПсторона, он обычно используется (наиболее часто используется на панели пластыря)

Кабели для оптоволоконных пластырей типа 2SC:GBICоптический модуль имеет прямоугольную оболочку и технику крепления plug-and-pull, которая не требует вращения. (Более часто встречается на коммутаторах маршрутизаторов)

3ST-типовые волоконно-оптические патчевые кабели: наружная оболочка круглая, а способ крепления - поворотная связка, которая часто используется в оптических распределительных рамах.(Стандартные ST соединители используются для10База-FОбычно из этого материала изготавливаются рамы для распределения волоконного оптика.)

4LC-типа волоконно-оптических патч кабелей: это разъединитель для соединенияСФПмодули, которые используют простой в использовании модульный механизм блокировки разъема (RJ). (Это термин, широко используемый маршрутизаторами)

В зависимости от разъема, его можно разделить на FC, ST,SC,LC, MU, MPO/MTP, E2000, MTRJ,SMA, и т. д. Методы контактов с конечным лицом включают:ПК,UPC,АПК, и соединители, используемые для соединения оптических модулей, в основномLC.SCЭти три вида MPO/MTP. Коннекторы оптического волокна являются проблемой, которую пользователи должны учитывать при покупке оптического волокна.

В зависимости от цвета разъема, он может быть разделен на: синий (обычно используется для одномодных разъемов), бежевый и серый (обычно используется для многомодных разъемов).

В зависимости от цвета хвостовой оболочки, она может быть разделена на: серый, синий, зеленый, белый, красный, черный, бирюзовый.

В соответствии с количеством волоконных ядер, он может быть разделен на одноядерные, двойные ядра, 4 ядра, 6 ядра, 8 ядра, 12 ядра, 24 ядра, 48 ядра и 72 ядра или как указано клиентами.

В зависимости от диаметра ядра, он может быть разделен на мультимодное волокно и одномодное волокно. 50μm-65μm - это многомодное волокно,который относится к волокну, которое передает несколько режимов на заданной рабочей длине волны, с большими потерями дисперсии и коротким расстоянием передачи, и подходит для систем связи оптических волокон на короткие расстояния.которые могут передавать свет только одного режима, и его интермодальная дисперсия очень мала, что подходит для связи на большие расстояния.

СогласноITU-TСтандартные, коммуникационные волокна делятся на семь категорий:Г.651Г.652Г.653Г.654,Г.655Г.656, иГ.657, из которыхГ.651G.651-G.657 - это одномодовые волокна.ISO/МЭКразделяет мультимодные волокна наОМ1-ОМ5Эти пять типов мультимодных волокон в основном используются в локальных сетях (LAN) и центрах обработки данных (DCN).

Длина волокна может быть настроена в соответствии с требованиями заказчика.

Согласно материалу внешней оболочки кабеля, он может быть разделен на обычный тип, обычный огнеупорный тип, низкодымный безгалогенный тип (LZSH), низкодымный безгалогенный огнеупорный тип,бронирование, и т. д. Бронетанковый прыгун - это новый тип

кабеля для оптоволоконных пластырей, который может быть использован в помещении оборудования или в других опасных ситуациях.Бронированные патчевые кабели усиливают защиту шлангов из нержавеющей стали и обладают более сильными сжатием и прочностью, чем стандартные оптоволоконные патчевые кабели.

Ⅳ. Как выбрать волоконно-оптические пластыри?

OM1, OM2, OM3, OM4 мультимодные и OS2 одномодные оптические волокна обычно встречаются в оптоволоконных патчевых соединениях.SC, ST, FC,LCНа практике не существует универсального решения, и вы должны выбирать на основе своих собственных потребностей.Какие факторы следует учитывать при выборе прыжка для вашей сетиПросто следуйте этим простым инструкциям.

1Виды оптических соединителей

Различные разъемы используются для различных устройств, в основном MPO,SC. FC,LC. СТ интерфейсные прыжки:

(1) Кабели для оптоволоконного патча типа MPO: используются для соединения 40G, 100G оптических модулей и высокоплотных центров обработки данных;

(2) LC волоконно-оптические пластыри кабелей: используется для подключения оптических модулей SFP, он использует модульные разъемы, и этот вид прыжка обычно используется на маршрутизаторах;

(3) Кабели для оптоволоконного застежки типа SC: он соединен с оптическим модулем GBIC. Его оболочка имеет прямоугольный вид, а способ крепления - тип подключения, который не нуждается в вращении.Он обычно используется в маршрутизаторах и коммутаторах;

(4) кабели для оптоволоконного зажима типа FC: внешний способ укрепления использует металлический рукав, а способ крепления - поворотная связка, которая обычно используется на распределительной раме;

Кабели для оптоволоконных патчей типа ST: оболочка круглая, а способ крепления - поворотная связка, которая обычно используется на распределительной раме.

2. Тип волокна

Многомодные волоконно-оптические патч-кабели используют волокно 50/125um или 62,5/125um, в то время как одномодные волоконно-оптические патч-кабели используют волокно 9/125um.Длинные расстояния передачи данных осуществляются с помощью одномодных волоконно-оптических кабелей, в то время как передача данных на короткие расстояния осуществляется с помощью многомодных волоконно-оптических патч-кабелей.в то время как многорежимные волоконно-оптические патчевые кабели классифицируются как OM2 (оранжевый), OM3 (водно-синий), OM4 (фиолетовый) и OM5 (оранжевый) (яблочный зеленый).

3. Способ шлифования соединителей

Качество передачи оптических волокон определяется различными методами шлифования; PC/UPC синий, в то время какАПКзеленый.

ПК (Physical Contact) - сокращение от физического контакта. Поверхность феррулы измельчена в маленькую сферическую форму, а ядро волокна расположено в самой высокой точке изгиба,уменьшение воздушного разрыва между компонентами волокна и физическое соединение двух концов волокна.

Ультрафизическая конечная поверхность называетсяUPC(Ультрафизический контакт).UPCКонец соединителя не полностью плоский, но он имеет небольшую кривую для более точного спаривания.UPCоснована на ПК, но с лучшей полировкой и блеском поверхности и более куполообразной поверхностью.

Лицо конца волокна обычно отточен на 8 ° косы вАПК(Угловой физический контакт), конусный физический контакт.8° угловой косы позволяет для более тесных волоконных конечных поверхностей и большей производительности соединения.

Потеря вставки ПК,UPC., иАПКсоединителей обычно менее 0,3 дБ; однако из-за более узкого воздушного разрыва,UPC/PC разъемы легче достичь низких потерь вставки.АПКстандартная потеря возврата в отрасли - 60 дБ,ПКпотеря возврата -45 дБ,UPCпотеря возврата часто составляет -50 дБ (или даже больше), а потеря возврата ПК -45 дБ.

4. Волоконно-оптические пластыри кабелей защитный рукав материал

ПВХLSZHобычно используются в волоконно-оптических патчевых кабелях.

LSZH (Low Smoke Zero Halogen) - это низкодымный материал без галогенов с хорошей защитой окружающей среды и свойствами воспламенения, но он относительно дорогой.ПВХМатериал поливинилхлорида (поливинилхлорида) легковоспламеняется и производит токсичный газ, поэтому он не подходит для применения в помещениях, а цена низкая.

При выборе волокнистых пластырей важно также подумать о том, как долго мы будем носить их.мы должны учитывать не только надежность материала, но и скорость передачи и потеря, а также информацию о конкретных параметрах.

Конечная поверхность феррулы должна быть защищена, чтобы избежать столкновений при использовании волоконно-оптических патч-кабелей, и пылевая крышка должна наноситься незамедлительно после демонтажа.лазерный сигнал не должен смотреть прямо на конечную поверхность волокна.

Ⅴ. Предупреждения при использовании волоконно-оптических пластырей

Примечание к применению оптоволоконных пластырей: (включая однорегулярные и многорегулярные кабели)

1Длины волн передатчиков оптических модулей должны совпадать: длины волн передатчиков оптических модулей на обоих концах волокна должны соответствовать.Наиболее распространенным методом дифференциации является сравнение цвета волокна.

2. Если не указано иное. Оранжевое мультимодное волокно используется в коротковолновом оптическом модуле. Желтое одномодное волокно используется в долговолновом модуле.Это распространенное заблуждение, потому что оно зависит от конфигурации производителяЭто делается для обеспечения правильности передачи данных.

3Поскольку пластырь из волоконно-оптического материала изготавливается из чувствительного материала, его не следует излишне сгибать или обертывать во время использования.Это не только легко уничтожитьСнижение света - это термин, используемый для описания процесса уменьшения интенсивности света.

4Защита оптоволоконного кабеля: оптоволоконная связь будет повреждена, если она не защищена от пыли и масла после подключения.
